Principe: des prises de vide réparties dans la maison sont reliées par un réseau en PVC à une centrale placée en sous-sol ou dans le garage. Un fonctionnement simple: l'introduction du flexible dans la prise met en marche le système.
Installation: Une centrale d'aspiration ALKITEX s'installe très facilement, que ce soit pendant la construction, lors d'une rénovation mais aussi sans problème dans une maison existante
Une installation ALKITEX comprend :

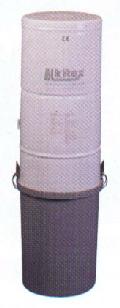

une centrale équipée d'un bloc moteur et d'un bac à poussière à suspendre sur un mur du garage, d'une cave ou d'un placard. un réseau de tuyauterie en PVC de diamètre 50 mm. des prises de vide réparties dans les pièces à nettoyer, encastrées dans les murs et en accord parfait avec votre intérieur. un flexible de 7,5 à 10 m, raccordé à différents accessoires vous permettra d'obtenir un nettoyage parfait. Avantages : Un aspirateur traditionnel rejette plus de 25% de la poussière aspirée dans la pièce, avec la centrale d'aspiration ALKITEX, la totalité des déchets est récupérée dans le bac. Ainsi, les phénomènes d'allergie dus à la poussière sont totalement supprimés. Le système ALKITEX élimine toutes sortes d'inconvénients que l'on rencontre avec un aspirateur traditionnel :
recherche d'une prise électrique transport du bloc moteur généralement lourd bruit pendant l'aspiration maniement difficile, dans l'escalier par exemple sac à poussière qu'il faut régulièrement changer à cause de sa petite taille Grâce à ALKITEX tous ces problèmes sont définitivement résolus.
|
PRINCIPE
|
|
Grâce à la décantation cyclonique et par la
force centrifuge, l'air et les poussières sont séparés dès l'entrée, un filtre textile autonettoyant assurant la protection du moteur
ainsi seul l'air et les micros particules de poussières sont rejetés à l'extérieur
|
|
LA POSE
|
|
Une centrale d'aspiration ALKITEX
s'installe très facilement, que ce soit
pendant ou après la construction de votre maison
Lors de la construction, pas de problème, le réseau de tuyauterie s'encastre dans vos murs après une étude sur le plan de votre installateur ALKITEX
Votre maison est déjà construite ? Alors le réseau de tuyauterie trouvera facilement son chemin, à l'horizontal au plafonds ou les vides sanitaires, à la verticale, dans les placards, les doubles cloisons, les gaines techniques et les coins de pièce.
|
|
L'installation de l'aspirateur intégré
|
|
Autant que possible, installer la centrale de façon à réduire au maximum les longueurs de tuyauteries. Pour bénéficier d'un des avantages de l'aspiration intégrée (isolement du bruit),placer la centrale dans le sous-sol, la garage ou une pièce de service.
L'installation de la centrale dans un placard ne présente pas d'inconvénient si celui-ci est pourvu d'un minimum d'aération.
De préférence, ne pas monter la centrale dans les combles car, dans ce cas, l'énergie nécessaire pour remonter les poussières diminue les performance d'aspiration de l'appareil.
L'entrée de l'air aspiré, s'effectue sur le côté droit de l'appareil, en se plaçant face à celui-ci.
La sortie de l'air s'effectuant sur le coté droit.
L'air aspiré peut être éjecté à l'extérieur de la maison. l'alternative existe, il est préférable d'allonger la tubulure d'éjection de l'air à l'extérieur de la maison plutôt que celle d'aspiration.
Un manchon monté sur l'appareil permet de raccorder la centrale au tube en pvc.
Afin d'abaisser le niveau sonore, un silencieux de rejet d'air peut être fourni en option.
Le raccordement sur le réseau est la dernière opération de l'installation. (-branchement 220 volts, monophasé, 16 A +terre )
|
|
L'installation du réseau en PVC
|
|
Le tube PVC à utiliser: Il est d'un diamètre de 50 mm et d'une épaisseur (50/48) ou de 3,2 mm. Il n'est pas nécessaire d'utiliser un tube d'une épaisseur supérieure, même lorsqu'il doit être scellé dans une chape.
Le travail du PVC:
Celui-ci se coupe à la scie à métaux et se colle avec une colle spéciale ( un tube suffit pour l'installation d'une maison). Avant l’introduction dans le raccord ou le coude ébarber la coupe et dégraisser. Déposer une légère couche de colle sur la partie mâle et emboîter immédiatement. La soudure est quasi instantanée, donc avant le montage de vos tubes, procéder à un montage d'essai.
Les tubes PVC peuvent être installés:
Horizontalement: fixés au plafond du sous-sol par des colliers, dans les combles, les placards, les double cloisons, noyés dans les chapes ou les faux plafonds.
Verticalement: dans les placards, les double cloisons, à l'extérieur de la maison (tout comme une descente de gouttière), dans les gaines techniques, les cheminées désaffectées, les coins de pièces de service ou les gaines de ventilation.
Les pentes de charges dans le PVC sont faibles, car ce plastique est très lisse, elles se produisent essentiellement dans les coudes. Pour utiliser au maximum la puissance du système , il est recommandé d'employer le plus possible de changements de direction par coude 45°. Si un virage de 90° est à faire utiliser chaque fois que possible 2 coudes à 45° séparés par centimètres en ligne droite, ce qui correspond à un coude 90° à grand rayon.
Pour faciliter le montage, il est vivement conseillé d'utiliser des coudes et Tés femelle femelle.
Bien entendu, il ne faut pas inverser le montage d'un Té coudé
IMPORTANT: L'usage des coudes 90° ou Tés 90° est à proscrire lorsqu'un tube PVC est noyé dans la maçonnerie. Dans le reste de l'installation n'utiliser les coudes et Tés à 90° que lorsque cela est inévitable ou pour le raccordement sur les prises de vide.
LES BOUCHONS DE VISITE
L'expérience d'ALKITEX montre qu'avec une utilisation raisonnable, il n'y a pas d'obstruction.
Néanmoins, tout comme dans les installations d'éviers ou de lavabos, il est prudent de prévoir quelques bouchons de visite judicieusement placés. Cette précaution est très conseillée dans le tube PVC est scellé dans le maçonnerie.
Les bouchons de visite vissés sont en vente dans le commerce et s’introduisent dans du 50 mm femelle.
Il sont à placer de préférence avant les coudes critiques.
SORTIE DE L'AIR ASPIRE
Sur les modèles 240 à 430 , l'air aspiré peut être éjecté à l'extérieur de la maison par une canalisation PVC.
Un silencieux de rejet d'air à placer à la sortie de l'appareil est disponible en option.
Les endroits les plus judicieux sont dans l'ordre:
-le vide sanitaire, lorsqu’il existe.
-une conduite spéciale vers le toit.
-une gaine de ventilation.
-par traversée d'un mur vers l'extérieur.
|
|
L'installation de Prises de Vide
|
|
Leur position et leur nombre seront fonction de la longueur du flexible utilisé et de la taille de la maison: - les longueurs de flexibles standards sont 7,5m à 10m.
-une prise de vide permet de desservir en moyenne 50 à 70 m²
L'EURO-PRISE et la PRISE DESIGN permettent le démarrage de la centrale soit par introduction du flexible dans la prise ou l'usage du flexible à commande intégrée.
Les prises de vide peuvent indifféremment être placées en position murale ou sol (Prise DESIGN). Dans les maisons déjà existantes, cette deuxième solution permet d'éviter les problèmes d'encastrement dans le mur.
Pour les prise de vide murales, il est d'usage pour des raisons d'esthétique, de situer les prise de vide à la même hauteur que les prise électriques.
Les endroits d'installation possibles étant repérés, faire une simulation d'accessibilité en prenant une ficelle de 10 m de long (longueur de votre tuyau d'aspiration souple) ou une ficelle de taille proportionnelle si vous faites la simulation sur un plan. Assurez-vous que vous pouvez accéder à tous les endroits à nettoyer. Donnez suffisamment de vos meubles. Tenez compte aussi, qu'à la longueur du flexible, s'ajoute 1 m de canne.
MONTAGE DES PRISES DE VIDE
La prise de vide se fixe par quatre vis sur un raccord spécial ALKITEX droit ou coudé qui lui-même s'adapte par collage sur tube PVC 50 mm.
Le raccord droit ALKITEX est livré avec un embout mâle de 50 mm à coller dans les coudes et raccords femelles (manchons , coudes 90°, 45° ou Tés).
Le raccord coudé ALKITEX est livré en sortie femelle 50 mm dans laquelle s'insère le tube PVC 50 mm.
Ces raccords sont munis d'un logement pour les fils de télécommande.
Les raccords ALKITEX sont collés sur le tube PVC50 mm avec la colle.
IMPORTANT:
Afin de monter les tubes PVC correctement pour la fixation des prises, il est indispensable de disposer au préalable des raccords coudés ou droits adaptés à chaque type de prise.
ALIMENTATION DES PRISES
La Liaison prise-moteur: s'effectue en basse tension (sans danger.
IMPORTANT
Fil à utiliser: câble souple 2 x 0,75 mm
Branchement télécommande; elle se branche sur les deux bornes de sortie de la centrale (arrière droite, face au moteur). il n'y a pas d'ordre dans le branchement des fils. Sur les prises de vide les deux fils , se branchent sur chacune des vis prévues à cet effet.
Le fil accompagne le tube PVC à l'extérieur de celui-ci.
Lorsque le tube PVC présente un Té, raccorder les deux paires provenant des prises et repartir avec une seule paire. Aucune connexion ne doit être enfouie dans le plâtre ou le béton.
Prolonger les fils pour aboutir à une connexion accessible. Lorsque le fil de télécommande passe en partie maçonné, il est conseillé de le mettre sous gaine.
|
|
|
|
|
|
